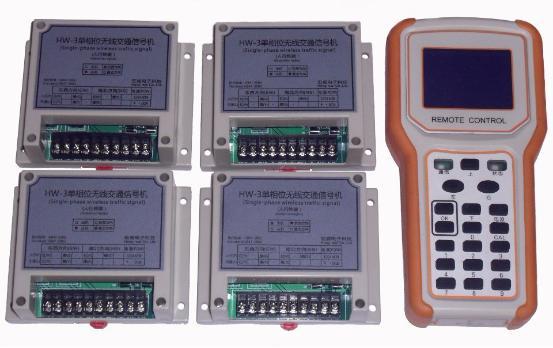

太陽能無線信號控制機

一、系統概述

無線控制系統采用超強糾錯能力發射 接收模組，誤碼率低、抗干擾能力強?？刂葡到y(tǒng)可擴展功能強大除傳統信號機應有的功能以外，還具有遠程控制系統連接接口及程序。接收系統設有三路輸出即：紅燈輸出、黃燈輸出、綠燈輸出，人行為：東西紅燈、東西綠燈、南北紅燈、南北綠燈。系統擁有主機斷電后從機可自動降級黃閃功能，避免系統運行停止導致信號停滯，影響交通信號指揮,定時開關機、夜間黃閃、手動控制功能，和時段控制功能，可設置節日、假日、平日、時段等參數，該系統安裝簡便運行穩定，尤其適合太陽能供電路口信號燈控制，并可節約施工成本，人機界面友好，設置參數簡便。

二、技術指標

遙控系統外形尺寸：20.7CM*10.3CM*3.7CM

遙控器待機電流：200mA   發射數據電流：210mA

接收系統外型尺寸： 11.5CM*9CM*4.1CM車道 人行

使用電壓：AC/DC 12V  24V供電

輸出類型：單相位3路輸出 （總輸出為20路）

輸出電壓：AC/DC 12V 24V 輸出 （可供不同額定電壓信號燈使用）

輸出電流：總輸出電流≤5A，每路輸出電流≤2A。

功耗：小于0.5W (單機空載)

通訊距離：300-800米

通訊信道：256個通信信道可設

波特率:9600bps

靈敏度：優于-115dBm

誤碼率：GFSK調制方式，高效前向糾錯信道編碼技術，具備數據抗突發干擾和隨機干擾的能力，誤碼率為10^-7～10^-8。

工作環境溫度：-20—85℃

安裝高度：不低于2米（禁止安裝在全封閉金屬殼體內）

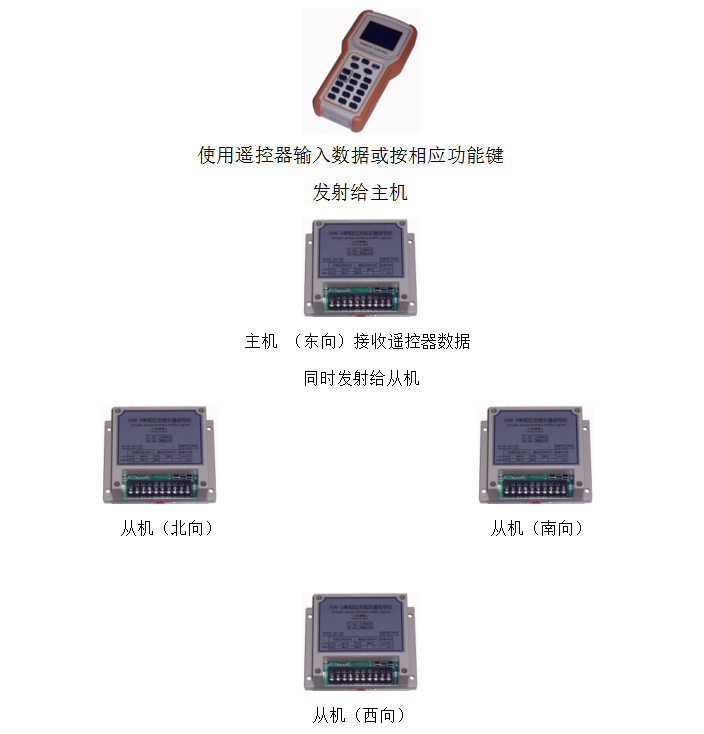

工作示意圖

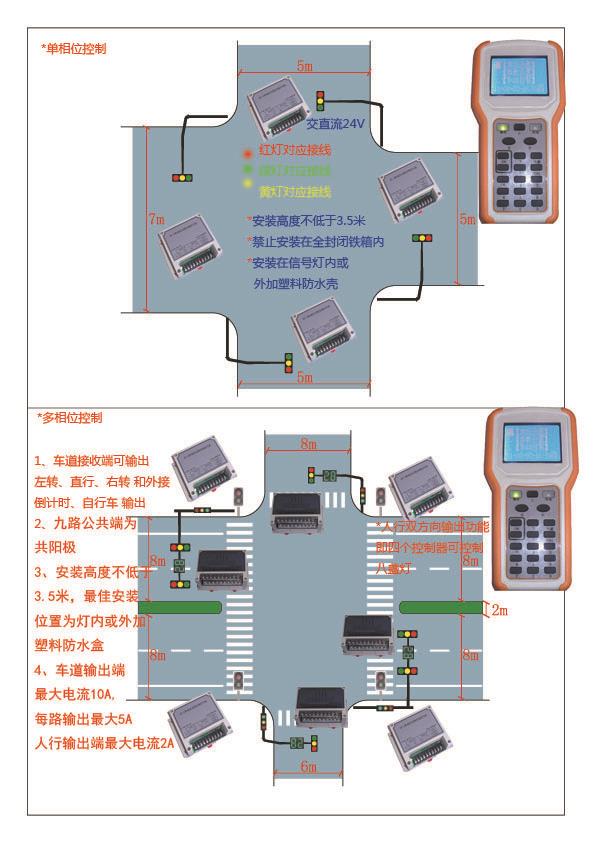

交通信號燈無線控制器安裝示意圖

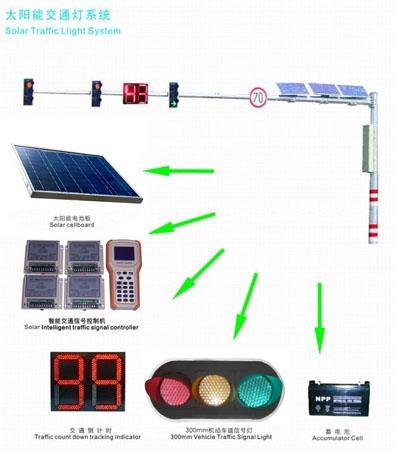

太陽能無線信號控制機路口效果圖：
